新房子水电装修设计图纸，为您讲解水电装修步骤

在现代家居中，装修的个性化越来越强，生活中使用的电器和设备也越来越多，新房子的水路、电路即使质量上没有问题，但在功能上很难满足需求。所以，在新房拿到手之后，许多业主出于使用便利的角度，会进行水电改造，根据配置的家电、家具设备重新安排水电位置等。那么，通过小编带来的新房水电改造设计图，为大家解读一下水电改造流程及注意事项。

水路改造

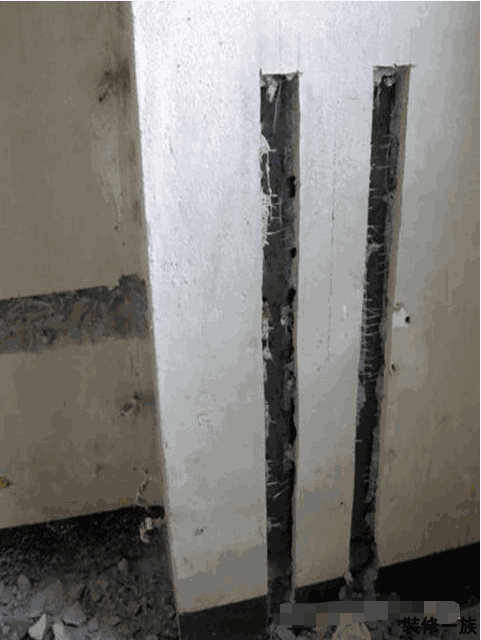

1、水管管道开槽

水管准备开槽前，需要制定新房水电改造设计图，按设计图进行，先按照尺寸进行弹线，然后才能开槽。关键点是要避免开槽线出现弯曲。开槽的时候，必须走两个方向，一个与墙面平行，一个与地面垂直。走平行线的一般都要控高，其控高度为地面之上的60至90厘米。而有水龙头的地方则必须垂直。一般开槽的深度为4厘米。开好槽后，则需要专门测量一下尺寸，确认一下位置等。

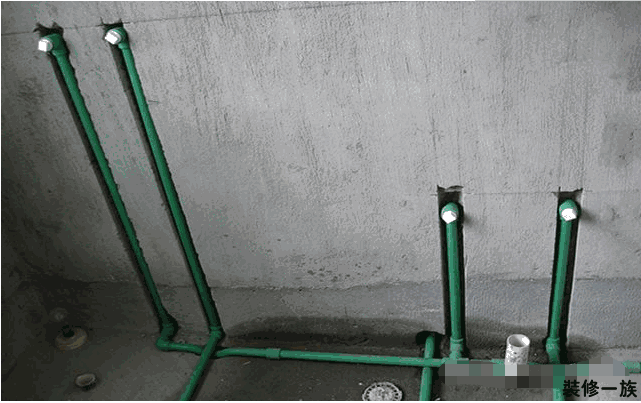

2、水管管道及安装

开槽后的工作就是水管管道及安装。先确定水管的材料，管道的选择要根据个人的喜好或者是家庭的选择来定，例如，是要用PPR管还是铝塑管等。之后，按照施工图与业主商量好的水域位置及使用的功能和范围等，在水管的开槽位置进行埋管。

3管道的检查与防水

水管管道安装好后，需要进行初步的检查。用试压的方法来进行管路的测试。一是把所有的内丝用水管封闭塞封住，然后用压力表打压试水，看管道的所有接口处有无渗漏的现象。另一种是水管封闭塞上了后，打开水闸两天时间，看一下，接头处有无渗水或者是埋的水管有无渗漏等。等管道安装好，所有水管的槽线封好后，做好墙面与地面的防水。

电路改造

1、电线线路的开槽

按照设计图进行，事先做好弹线的工作，关键是平行与垂直线的开槽工作，然后放好所有的开关插座底盒。一般情况下，插座离地面的距离要求为40厘米开槽，而挂式类的插座则为地面的2.2米开槽，当然，开关的距离则设置为1.2米到1.4米为佳。开关的插座底盒安装要弹出平行线开槽。

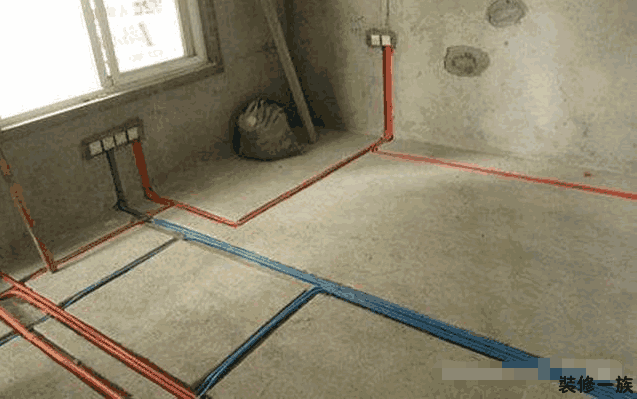

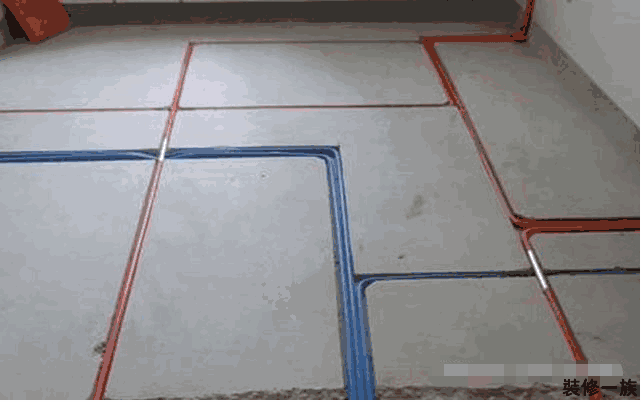

2、电线电路布线

接下来，就是进行布线工作。这个时候，需要考虑的就是其强电，弱电，开关，空调插座与电器插座分开走线等。一般情况下，强电与弱电的要求是布线在最底限度下相隔30厘米的左右。空调的插座专用6平米以上的电线分组。而电器的则为4平米的分组，开关则在2.5平米以上。空调的线一般是在地面2米以上走线，电器的则在地面上走线，开关与照明设备的话，则可以按照墙面走线。最后，也要做好相应的验收工作。

新房水电改造设计图需要根据每个家庭的具体情况来制定，将空间结构、走线方式、安全方便等融合在一起。量身定做的设计图，不仅能避免失误，还能节省材料减小预算，最大限度的保证安全、美观和实用。
